Fluorine Lined Y-Strainer

Fluorine Lined Y-Strainer is a pipeline filtration device designed for systems transporting strongly corrosive media. It removes impurities and solid contaminants from the flowing medium, helping protect downstream valves, instruments, pumps, and process equipment from blockage, wear, and contamination-related faults. The fluorine-lined construction provides corrosion protection for demanding chemical and anti-corrosion pipeline applications.

The Y-type filtration structure provides a practical solution for separating contaminants from the medium while maintaining continuous pipeline operation. By reducing the amount of impurities entering downstream equipment, the strainer helps support stable process flow and reduce maintenance caused by pipeline blockage or equipment wear. Its corrosion-resistant design makes it suitable for applications where conventional metal filtration components may be exposed to aggressive media.

Fluorine Lined Y-Strainer is widely used in chemical processing, chemical anti-corrosion pipelines, and other industrial systems handling strongly corrosive fluids. OEM and ODM services can support customization of strainer size, body materials, lining configuration, connection standards, filtration requirements, and other project-specific requirements.

Contact Us
PREV：No previous articleNEXT：Y-type Threaded Strainer
  • Specification
  • Purchasing Information
  • Contact Us

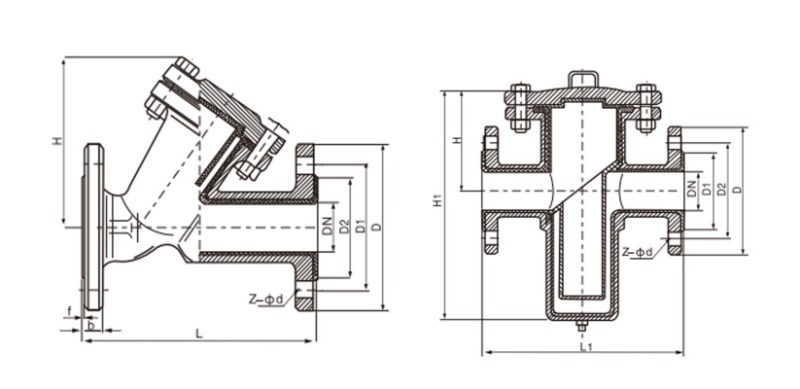

ygojeagh1789019636

Technique standard
Design specification HG/T21637
Face to Face GB/T12221
Flange dimension HG/T20592-2009 ASME16.5a
Nominal pressure test 0.6、1.0、1.6、2.5MPa Class150
Pressure test GB/T 13927-92 API598
Model Y type basket pattern

Main parts material specifications

No. Name Cast steel Stainless steel
C P R PL RL
1  Body/cover WCB CF8 CF8M CF3 CF3M
2  Inner lining material FEP(F46),PTFE(F4),PFA(soluble polytetrafluoroethylene),PO(polyene),PE(ultra-high molecular weight polyethylene)
3  Filter screen PTFE(F4)
4  Bolt 35  35  1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
5  Nut 45  45  OCr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9

Dimensions and weights

Nominal diameter Main dimensions Reference
DN NPS   L L1 D   D1 D2 f b z-d L L1 D D1 D2 f b z-d H H1
mm inch PN1.0MPa PN1.6MPa
15  1/2 150  140  95    65  45  3  16  4-14 150  140  95  65  45  3  16  4-14 70  150
20  3/4 150  145  105    75  55  3  18  4-14 150  145  105  75  55  3  18  4-14 70  160
25  1  160  150  115    85  65  3  18  4-14 160  150  115  85  65  3  18  4-14 80  160
32  11/4 180  155  140  100  75  3  18  4-18 160  155  140  100  75  3  18  4-18 85  160
40  11/2 200  165  150  110  85  3  18  4-18 200    165  150  10  8 5  3  8   4 -18  90  170
50  2  230  215  165  125  100  3  18  4-18 220  215  165  125  100  3  18  4-18 110  170
65  21/2 290  235  185  145  120  3  18  4-18 290  23  5  18 5  145 120  3  18  4-18 115  210
80  3  310  250  200  160  135  3  20  8-18 3
310		 250  200  160  135    3  20  8-18 135  250
100  4  350  290  220  180  155  3  20  8-18 350  290  220  180  155  3  20  8-18 155  300
125  5  400  335  250  210  185  4  22  8-18 400  335  250  210  1851  4  22  8-18 250  350
150  6  480  380  285  240  210  4  22  8-22 480  380  285  2240  210  4  22  8-22 285  400
200  8  600  533  340  295  265  4  24  8-22 550  533  340  295  265  4  24  12-22 360  450
PN2.5MPa Class150
15  1/2 150  160  95    65  45  3  16  4-14 150  160  89  60.5  35  3  15  4-15 70  150
20  3/4 150  170  105    75  55  3  18  4-14 150  170  98  70  43  3  15  4-15 70  160
25  1  160  180  115    85  65  3  18  4-14 160  180  108  79.5  51    3  15  4-15 80  160
32  11/4 180  200  140  100  75  3  18  4-18 160  200  1117  89  64    3  15  4-15 85  160
40  11/2 200  260  150  110  85  3  18  4-18 200  260  127  98.5  73  3  16  4-15 90  170
50  2  230  260  165  125  100  3  20  4-18 220  260  152  120.5  92  3  17  4-19 110  170
65  21/2 290  330  185  145  120  3  22  8-18 290  330  178  139.5  105  3  19  4-19 115  210
80  3  310  340  200  160  135  3  24  8-18 310  340  190  152.5  127  3  20  4-19 135  250
100  4  350  400  235  190  155  3  24  8-22 350  400  229  190.  5157  3  24 8-19 155  300
125  5  400  480  270  220  185  4  26  8-26 400  480  254  216  186  4  25  8-22 250  350
150  6  480  500  300  250  210  4  28  8-26 480  500  279  241.5  216  4  27  8-22 285  400
200  8  600  560  360  310  275  4  30  12-26 550  560  343  298.5  270  4  30  8-22 360  450

ygojeagh1789019636

Technique standard
Design specification HG/T21637
Face to Face GB/T12221
Flange dimension HG/T20592-2009 ASME16.5a
Nominal pressure test 0.6、1.0、1.6、2.5MPa Class150
Pressure test GB/T 13927-92 API598
Model Y type basket pattern

Main parts material specifications

No. Name Cast steel Stainless steel
C P R PL RL
1  Body/cover WCB CF8 CF8M CF3 CF3M
2  Inner lining material FEP(F46),PTFE(F4),PFA(soluble polytetrafluoroethylene),PO(polyene),PE(ultra-high molecular weight polyethylene)
3  Filter screen PTFE(F4)
4  Bolt 35  35  1Cr17Ni2 1Cr17Ni2 1Cr18Ni9Ti 1Cr18Ni9Ti
5  Nut 45  45  OCr18Ni9 0Cr18Ni9 0Cr18Ni9 0Cr18Ni9

Dimensions and weights

Nominal diameter Main dimensions Reference
DN NPS   L L1 D   D1 D2 f b z-d L L1 D D1 D2 f b z-d H H1
mm inch PN1.0MPa PN1.6MPa
15  1/2 150  140  95    65  45  3  16  4-14 150  140  95  65  45  3  16  4-14 70  150
20  3/4 150  145  105    75  55  3  18  4-14 150  145  105  75  55  3  18  4-14 70  160
25  1  160  150  115    85  65  3  18  4-14 160  150  115  85  65  3  18  4-14 80  160
32  11/4 180  155  140  100  75  3  18  4-18 160  155  140  100  75  3  18  4-18 85  160
40  11/2 200  165  150  110  85  3  18  4-18 200    165  150  10  8 5  3  8   4 -18  90  170
50  2  230  215  165  125  100  3  18  4-18 220  215  165  125  100  3  18  4-18 110  170
65  21/2 290  235  185  145  120  3  18  4-18 290  23  5  18 5  145 120  3  18  4-18 115  210
80  3  310  250  200  160  135  3  20  8-18 3
310		 250  200  160  135    3  20  8-18 135  250
100  4  350  290  220  180  155  3  20  8-18 350  290  220  180  155  3  20  8-18 155  300
125  5  400  335  250  210  185  4  22  8-18 400  335  250  210  1851  4  22  8-18 250  350
150  6  480  380  285  240  210  4  22  8-22 480  380  285  2240  210  4  22  8-22 285  400
200  8  600  533  340  295  265  4  24  8-22 550  533  340  295  265  4  24  12-22 360  450
PN2.5MPa Class150
15  1/2 150  160  95    65  45  3  16  4-14 150  160  89  60.5  35  3  15  4-15 70  150
20  3/4 150  170  105    75  55  3  18  4-14 150  170  98  70  43  3  15  4-15 70  160
25  1  160  180  115    85  65  3  18  4-14 160  180  108  79.5  51    3  15  4-15 80  160
32  11/4 180  200  140  100  75  3  18  4-18 160  200  1117  89  64    3  15  4-15 85  160
40  11/2 200  260  150  110  85  3  18  4-18 200  260  127  98.5  73  3  16  4-15 90  170
50  2  230  260  165  125  100  3  20  4-18 220  260  152  120.5  92  3  17  4-19 110  170
65  21/2 290  330  185  145  120  3  22  8-18 290  330  178  139.5  105  3  19  4-19 115  210
80  3  310  340  200  160  135  3  24  8-18 310  340  190  152.5  127  3  20  4-19 135  250
100  4  350  400  235  190  155  3  24  8-22 350  400  229  190.  5157  3  24 8-19 155  300
125  5  400  480  270  220  185  4  26  8-26 400  480  254  216  186  4  25  8-22 250  350
150  6  480  500  300  250  210  4  28  8-26 480  500  279  241.5  216  4  27  8-22 285  400
200  8  600  560  360  310  275  4  30  12-26 550  560  343  298.5  270  4  30  8-22 360  450
